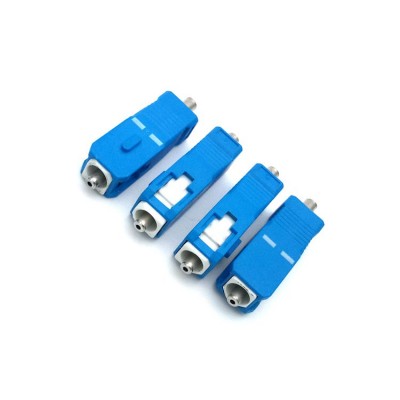

Le connecteur fibre optique SC est principalement utilisé dans les routeurs, les commutateurs et les interfaces optiques côté équipement de transmission. Les connecteurs SC se branchent et se débranchent directement et sont faciles à utiliser. Pour le 100Base-FX, le connecteur est généralement de type SC, et le cœur du connecteur SC est à l'intérieur du connecteur.

1. Structure et caractéristiques

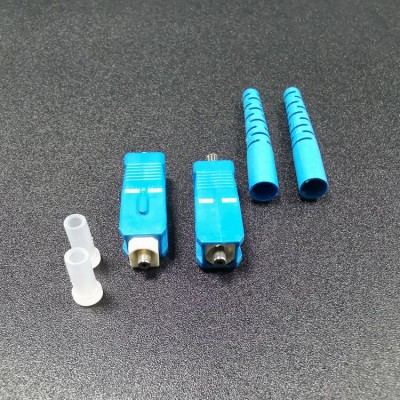

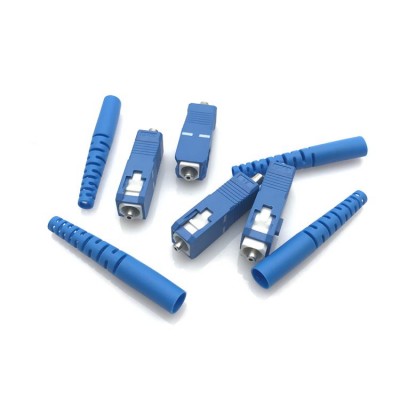

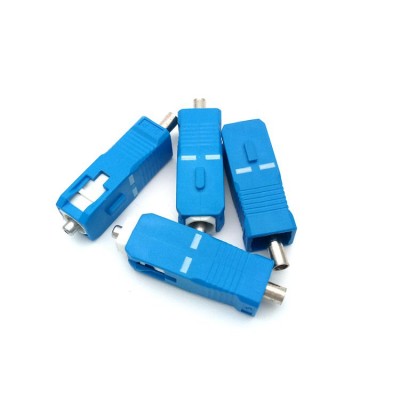

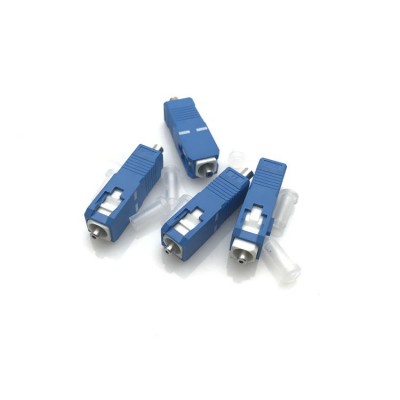

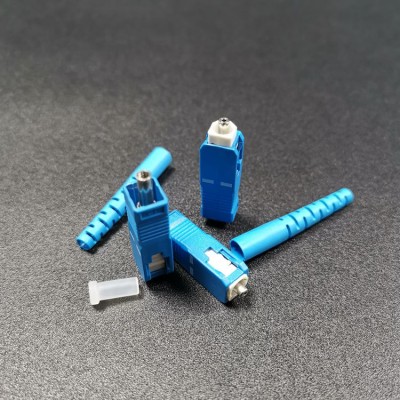

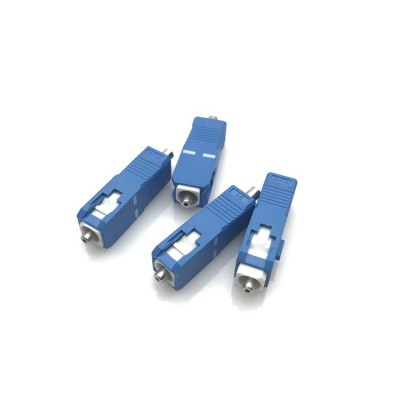

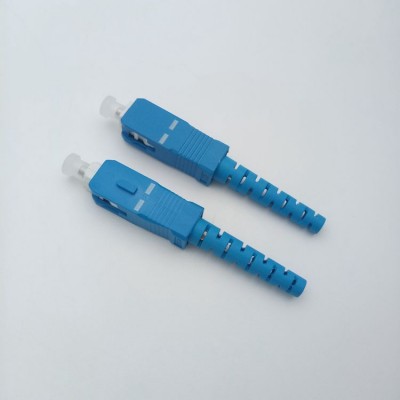

(1) Aspect :

Boîtier carré (plastique ou métallique), mécanisme de verrouillage push-pull, branchement et débranchement sans rotation.

Types courants simplex (monocanal) et duplex (double canal, utilisés pour la séparation Tx/Rx).

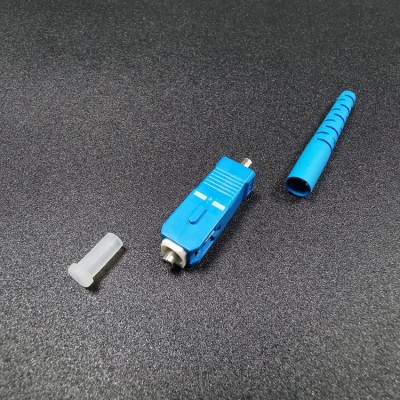

(2) Composants du cœur :

Férule céramique/métal, ouverture personnalisable, alignement haute précision de la fibre optique, garantissant une faible perte d'insertion (valeur typique < 0,3 dB).

(3) Avantages :

Haute stabilité : les temps de branchement et de débranchement peuvent atteindre plus de 1 000 fois, ce qui convient aux scénarios d'utilisation fréquents.

Faible perte : perte de retour monomode > 50 dB, multimode > 35 dB, convient aux transmissions longue distance.

Facile à installer : la conception push-pull simplifie le câblage, particulièrement adaptée aux environnements à panneaux de brassage denses.

2. Scénarios d'application typiques

Réseau de télécommunication : utilisé pour la fibre optique jusqu'au domicile (FTTH) et les connexions dorsales de réseaux métropolitains.

Centre de données : ancien réseau 10G/40G, progressivement remplacé par la fibre optique, mais toujours présent dans les équipements traditionnels.

Télévision par câble (CATV) : Grâce à sa stabilité et à sa capacité anti-interférence, il est utilisé pour la diffusion et la transmission de signaux de télévision.

Réseau local d'entreprise : connecte les commutateurs, les serveurs et autres appareils, prend en charge le Gigabit Ethernet.

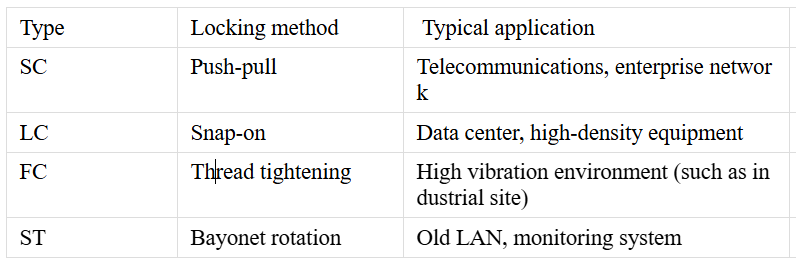

3. Comparaison avec d'autres connecteurs

4. Sélection et précautions d'emploi

Sélection du mode :

Monomode (SM) : coque jaune, pour les longues distances (jusqu'à 80 km ou plus).

Multimode (MM) : orange (OM1/OM2) ou turquoise (OM3/OM4), pour les courtes distances (≤ 550 m).

Option anti-courbure :

Sélectionnez des connecteurs SC insensibles à la courbure (comme la fibre G.657) pour réduire les pertes par courbure.
