La fibre optique d'arc est une fibre optique spéciale utilisée pour transmettre les signaux optiques de défaut d'arc dans les systèmes de protection contre les arcs. C'est le principal moyen de transmission reliant les capteurs d'arc et les dispositifs de protection. Sa fonction principale est de transmettre les signaux d'arc détectés par le capteur à l'unité de traitement dorsale de manière stable, rapide et sans interférence, fournissant ainsi une base pour une évaluation et des mesures de protection rapides en cas de défaut d'arc dans les équipements électriques.

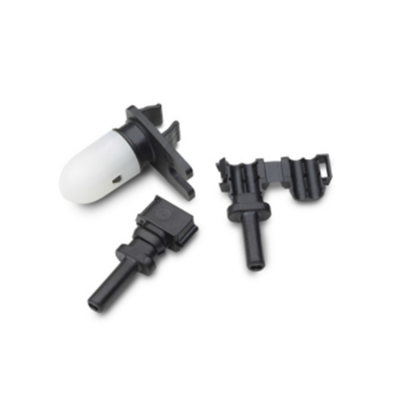

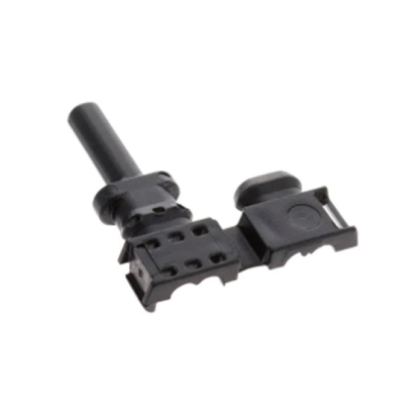

AFBR-S10PS010Z AFBR-S10PS011Z
Nom du produit : Capteur de détection d'arc électrique
Modèles : AFBR-S10PS010Z, AFBR-S10PS011Z
Spécifications
Principe de détection : Intensité lumineuse
Type de fibre : Fibre optique plastique (POF), diamètre du cœur : 1,0 mm
Gamme spectrale : 430 nm - 470 nm (sensible à la lumière bleue)
Temps de réponse : < 1 ms
Température de fonctionnement : -40 °C à +85 °C
Interface de connexion : Connecteur standard pour fibre optique plastique
Modèles compatibles
Compatible avec les principaux systèmes de protection contre les arcs électriques : Dispositifs de protection contre les arcs électriques de marques telles que Siemens, ABB, Eaton et Schneider
Interface fibre optique : Interface standard compatible SMA905
Modèles interchangeables : Convient aux applications similaires nécessitant une détection rapide des arcs électriques
Caractéristiques :
Réponse ultra-rapide : Une vitesse de détection inférieure à 1 ms assure une protection immédiate dès l'apparition d'un arc électrique
Haute fiabilité : Conception de qualité industrielle, adaptée aux environnements électriques difficiles
Détection précise : Plage de détection spectrale optimisée pour les caractéristiques de l'arc électrique
Plug-and-Play : Connecteur POF standard pour une installation facile
Vaste plage de températures de fonctionnement : -40 °C à +85 °C, garantissant un fonctionnement stable dans des environnements extrêmes.
Fonction et application
Ce produit est spécialement conçu pour la protection contre les arcs électriques dans les appareillages de commutation moyenne et haute tension. En détectant le signal spectral spécifique généré par la lumière de l'arc, il fournit aux dispositifs de protection contre les arcs électriques des signaux de détection de défaut rapides et précis.
Principales applications :
Protection contre les arcs électriques dans les compartiments de jeux de barres des appareillages de commutation et les compartiments des disjoncteurs.
Détection des défauts et protection de sécurité dans les réseaux de distribution d'énergie.
Surveillance de la sécurité des systèmes électriques industriels.
Systèmes d'assurance de l'alimentation des centres de données.
Ce produit est conforme aux normes électriques internationales et permet de mettre en œuvre des solutions de protection contre les arcs électriques conformes aux normes de sécurité telles que les normes CEI 62497 et NFPA 70E, empêchant ainsi efficacement les défauts d'arc électrique de nuire aux équipements et au personnel.
