Qu'est-ce qu'un arc électrique ?

La sécurité humaine est essentielle pour les services publics et les industries, notamment le pétrole, le gaz, l'eau, les eaux usées, les métaux et les mines.

Un arc électrique est une situation dangereuse entraînant une libération d'énergie.

L'énergie dégagée par un arc électrique peut causer des blessures.

Comment l'arc électrique est-il généré ?

Les arcs électriques se produisent lorsque l'isolation ou la séparation d'air entre les composants sous tension d'un circuit est compromise. Les arcs électriques peuvent être causés par plusieurs facteurs, comme un court-circuit biphasé, qui peut provoquer des défauts entre phases. Parmi les exemples courants de défaillances entre phases, on peut citer la chute d'outils, le contact accidentel du personnel de maintenance, l'accumulation de corrosion ou de poussière conductrice sur les conducteurs, et la présence d'animaux nuisibles, tels que des rats ou des serpents, qui entrent en contact avec les sources d'énergie.

Risque d’arc électrique

Les arcs électriques peuvent provoquer une chaleur dangereuse et potentiellement mortelle, des radiations ultraviolettes, une pression d’explosion, des éclats d’obus projetés et des ondes sonores assourdissantes.

Comment résoudre ces problèmes ?

Protection contre les arcs électriques à la vitesse de la lumière : protéger les personnes et les équipements

Technologie et détection des surintensités

Pour réduire les risques de blessures

Réduit les niveaux d'énergie incidente de l'arc électrique jusqu'à 88 %

Améliore la sécurité et minimise les dommages matériels

Détecte les arcs électriques en toute sécurité grâce à une combinaison de capteurs de lumière

Installation dans de nouveaux systèmes ou modernisation d'équipements existants pour tous

Détecte les arcs électriques et envoie des signaux de déclenchement en seulement 2 ms

Avantages de la protection contre les arcs électriques

1. Déclenchement ultra-rapide : les relais réduisent le risque d’arc électrique en réduisant le temps de dépannage.

2. Réduit l’énergie incidente : plus l’arc électrique disparaît rapidement, plus l’énergie incidente est faible. Le relais détecte un risque d’arc électrique et envoie un signal de déclenchement au disjoncteur en moins de 2 ms.

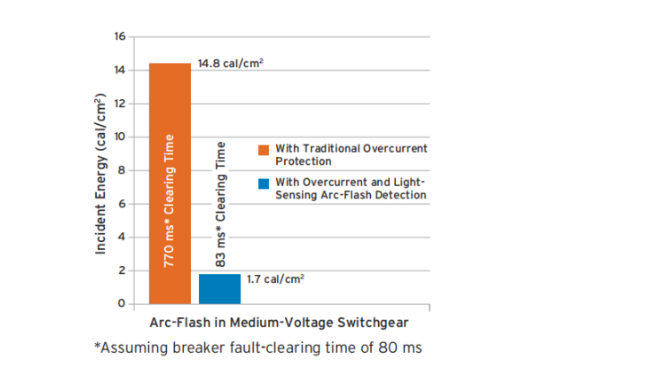

3. Amélioration de la sécurité : la détection d’arc électrique réduit le temps de réparation, les risques d’arc électrique et améliore la sécurité. Pour garantir les performances de la protection contre les arcs électriques, une série de tests a été réalisée en laboratoire haute tension. Lors de ces tests, l’arc électrique

Grâce à cette technologie, les niveaux d’énergie incidente ont été réduits de 88 %.

4. Réduire les dommages aux appareillages de commutation :

La protection contre les risques d'arc électrique minimise les dommages matériels lors d'un arc électrique, permettant ainsi une remise en état plus rapide et à moindre coût des équipements affectés. De plus, la disponibilité du réseau électrique est maximisée.

5. Maintenir une coordination sélective :

Les arcs électriques déclenchent une intervention immédiate tout en assurant la coordination avec la protection externe pour les défauts en aval.

6. Rester hors de la zone dangereuse :

Obtenez les informations de mesure, d'événements et de maintenance à distance depuis le relais via Ethernet ou une communication série pour maintenir une distance de sécurité. Un disjoncteur temporisé en option se déclenche ou se ferme sur simple pression d'un bouton, permettant au personnel de se déplacer à distance.

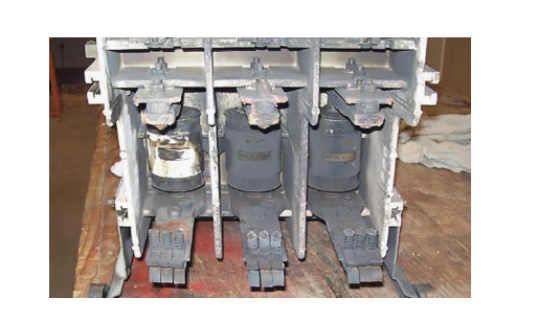

Ci-dessus, le contacteur de l'appareillage de commutation après un arc électrique de 5 kV, au cours duquel une protection conventionnelle contre les surintensités a été appliquée. Les dommages nécessitent le remplacement des contacteurs, des pinces coupe-circuit, des barres omnibus en cuivre, des câbles, des fils de commande, des sectionneurs et du matériel.

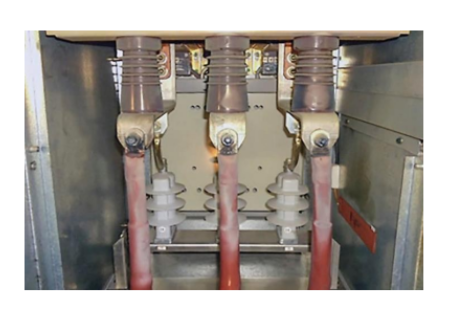

L'image ci-contre (avant tout nettoyage) montre l'intérieur d'un appareillage de commutation protégé par un détecteur de lumière SEL et une protection contre les surintensités lors d'un arc électrique de 6,6 kV. Les dommages se limitent à la formation d'arcs électriques sur les boulons de terminaison des câbles.

Solutions de protection contre les arcs électriques

Les capteurs à fibre nue détectent la lumière des arcs électriques sur toute la longueur de la boucle de fibre. Ce type de capteur est utilisé pour les grandes surfaces.

Les capteurs ponctuels, faciles à installer, tels que les jeux de barres, détectent la lumière des arcs électriques. Ce type de capteur est utilisé dans des zones telles que les salles de disjoncteurs fermées.

Shenzhen Jinzhi Optoelectronics Technology Co., Ltd. propose des produits de la série induction pour les solutions de protection contre les arcs électriques.

1. Jinzhi propose : un capteur ponctuel de détection de lumière.

Modèles : KINZ-CG01 et KINZ-CG02.

Connecteurs fibre optique plastique pour capteurs ponctuels.

Description :

KINZ-CG01 est un capteur optique ponctuel avec fonction d'auto-surveillance.

La lumière qui atteint le capteur ponctuel est captée et injectée dans une fibre optique plastique (POF). L'auto-surveillance est assurée par le couplage intégré entre les deux fibres.

KINZ-CG02 est un connecteur miniature.

Permet de connecter des câbles POF duplex aux capteurs ponctuels. La conception spéciale du capteur, basée sur la POF, permet aux ingénieurs système d'éviter tout contact galvanique entre la zone d'arc électrique et l'électronique de détection.

Les KINZ-CG01 et KINZ-CG02 font partie d'une gamme complète de produits d'inspection d'arc électrique. Associés à des émetteurs-récepteurs de capteurs, ils sont conçus pour détecter les arcs électriques dans les réseaux électriques.

3) Les capteurs, connecteurs, câbles optiques et cavaliers utilisés pour l'interface SMA905 sont les suivants :

Résistants à la corrosion et durables

Faibles pertes d'insertion

Types disponibles : Assemblés

Jeu complet de connecteurs ou pièces de connecteur assemblées à fournir
