Câble à fibre optique KINZ utilisé dans le système de servomoteurs PLC Mitsubishi

Fibre optique Mitsubishi Electric série J4-J3 SSCNETⅢ

Le connecteur de fibre optique

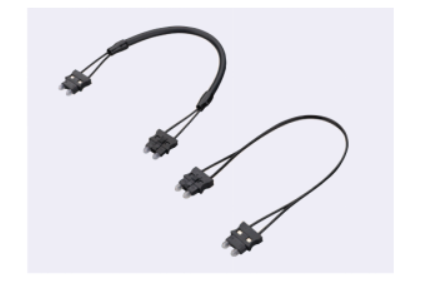

Jarretière fibre optique Mitsubishi Electric série J4·J3 SSCNETⅢ

Caractéristiques des fibres optiques Mitsubishi Electric J3 et J4 : Connexion rapide du servoamplificateur au contrôleur ou au servoamplificateur

Connexions entre amplificateurs. Contrôle haute précision et haute vitesse via la transmission par fibre optique.

La longueur du câble hors panneau peut être spécifiée librement par unités de 1 m.

Application du servomoteur Ryo

1. Le câble Mitsubishi SSCNET III est adapté au servoamplificateur MR-J3/J4-B ;

2. Le servoamplificateur intégré multiaxes MR-J4W2-B/MR-J4W3-B ;

3. Le servomoteur CN1A permet de connecter le servocontrôleur ou le servoamplificateur de l'essieu avant ;

4. Le servomoteur CN1B permet de connecter l'essieu arrière du servoamplificateur.

Schéma d'application :

Câble à fibre optique longue distance HPCS à large âme, utilisé dans la série Mitsubishi Electric

Connecteur fibre optique DL-72/CA7003 200/230 mm

Spécifications des câbles optiques : AS-A (en boîtier jaune), AS-B (en intérieur orange), AS-D (en extérieur noir)

Sumitomo 2-FOD-V (en intérieur orange), 2-D-LAP (en extérieur noir)

Ce produit est compatible avec :

1. Fibre optique CNC OKUMA, API Hitachi, API Fuji, Mitsubishi QJ71LP21-25, QJ71LP21S-25, QJ72LP25-25, GT15-J71LP23-25, Q80BD-J71LP21-25,

2. Q81BD-J71LP21-25, Q80BD-J71LP21S-25, QJ72LP25, A1SJ71QLP21, AJ71QLP21, A1SJ71QLP21S, AJ71QLP21S, A1SJ71LP21,

3. AJ71LP21, A1SJ72QLP25, AJ72QLP25, AJ72LP25, etc.

Application du câble fibre optique CC-Link : bus de terrain ouvert Mitsubishi Electric

CC-Link (contrôle) & Communication Link, système de liaison de contrôle et de communication) est un bus de terrain ouvert nouvellement introduit par Mitsubishi Electric, avec une grande capacité de données, une vitesse de communication optionnelle à plusieurs niveaux, et c'est un système basé sur la couche périphérique. réseau, qui peut également couvrir les couches de contrôle de niveau supérieur et les couches de détection de niveau inférieur
