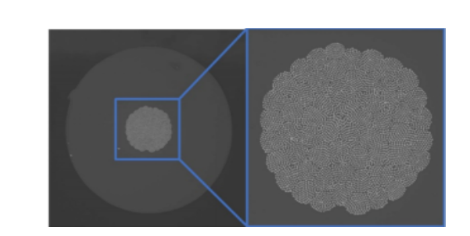

Ⅰ. Qu'est-ce qu'une fibre d'imagerie ?

1. La fibre d'imagerie est une fibre microstructurée ultra-multicœur, chaque cœur faisant office de pixel. C'est le composant central d'un système d'endoscope médical. Selon la norme nationale, le composant de la fibre optique doit être remplacé toutes les 10 utilisations. Comparée à la fibre de verre de la série quartz, la fibre d'imagerie plastique présente les avantages suivants : faible coût, excellente flexibilité, facilité de pliage, facilité de mise en œuvre et excellente connexion aux composants.

2. Quelles sont les caractéristiques de la fibre d'imagerie ?

(1) Le câble a un diamètre de 1 mm et peut être inséré dans des trous de 3 mm seulement.

(2) La structure étanche du câble et de sa tête permet une utilisation dans diverses applications.

(3) La fibre de 13 000 pixels est équipée d'une fibre haute densité.

(4) L'oscilloscope portable industriel est adapté aux besoins visuels. Il permet d'observer des zones sombres et étroites pour des applications spécifiques

Ⅱ. Qu'est-ce qu'une fibre optique d'imagerie plastique ?

1. La fibre optique d'imagerie plastique est composée de filaments de fibres optiques plastiques très fins, disposés selon un ordre fixe. Le cœur interne, composé de 7 400 et 13 000 cœurs (7 400 pixels), doit être en contact étroit avec la source cible lors de la transmission des images. Son diamètre est supérieur à celui des fibres de verre. Plus fines, plus résistantes et adaptées à la transmission d'images dans des espaces restreints, les fibres de pixels plastiques sont utilisées dans les endoscopes et les applications d'imagerie, offrant un coût inférieur et une flexibilité supérieure à celle des fibres de verre.

2. Caractéristiques des fibres optiques d'imagerie plastique

(1) Cœur de fibre importé, assurance qualité

(2) Bon couplage ; taux de transmission lumineuse élevé

(3) Bonne résistance à la fatigue

(4) Bonne flexibilité, grand diamètre de spot

(5) Sélection diversifiée de composants, personnalisation spéciale

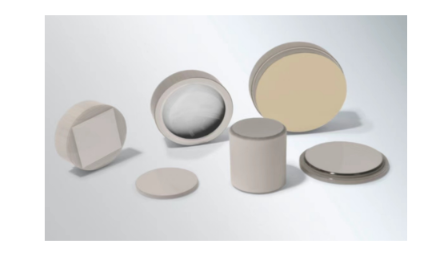

III. Qu'est-ce qu'une fibre de verre pour la transmission d'images ?

1. Des fibres d'une taille aussi fine que 2,5 microns offrent une transmission d'images et une résolution de haute qualité. Associées à des revêtements optiques traditionnels ou à scintillation, nos fibres produisent des images de haute qualité, de l'amélioration d'image à l'imagerie par rayons X, garantissant une distorsion et des pertes de transmission minimales.

2. Caractéristiques de la fibre optique d'imagerie en verre

(1) Images haute résolution

(2) Résistance aux températures élevées

(3) Compatibilité avec les revêtements

(4) Spécifications personnalisées de la fibre optique de transmission d'images en verre

3. Application de la fibre optique d'imagerie en verre

 (1) Amélioration de l'image                  (2) Systèmes d'imagerie médicale et industrielle                (3) Système de fibres liées

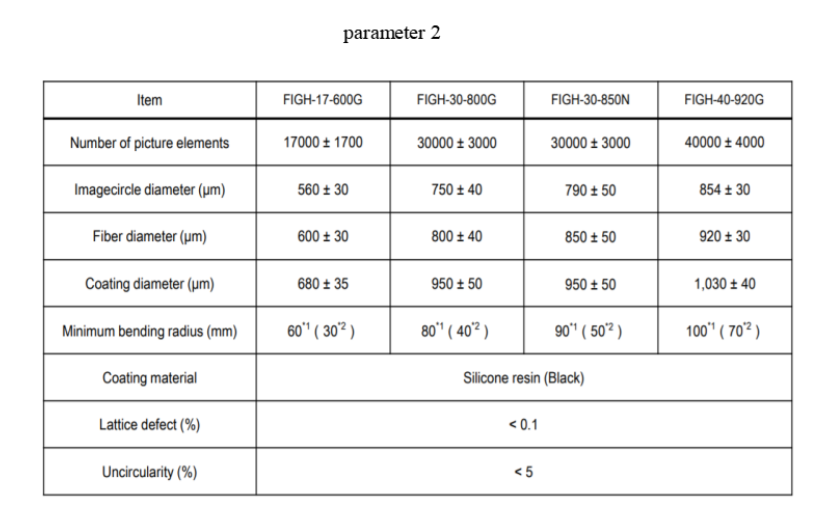

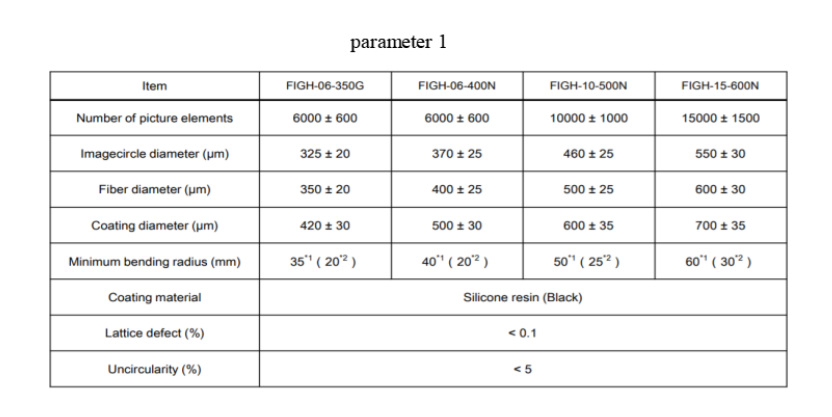

4. Les paramètres de la fibre de transmission d'image en verre sont les suivants :

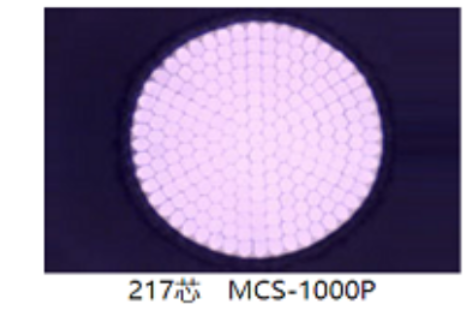

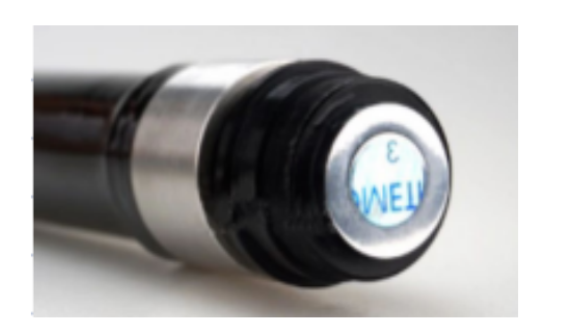

4. Qu'est-ce qu'un faisceau d'images ?

(1)Un faisceau d'images à large section est un dispositif de transmission d'images passif flexible.

Le CCD peut être transféré pour afficher l'image sur un moniteur.

Plage de transmission spectrale : 480 à 800 nm.

Il peut transmettre des images normalement dans des environnements soumis à des champs magnétiques et électriques puissants, à une forte humidité et à des vibrations.

Il peut être utilisé dans un environnement de -40 à 80 °C.

(2)App

lication de l'imagerie par fibre optique

Industrie

☆Photographie à grande vitesse

Militaire

Équipements d'observation militaire

☆Visée d'armes

Autres

☆Utilisation normale dans des environnements difficiles (-40 à 80 °C, vibrations, etc.)

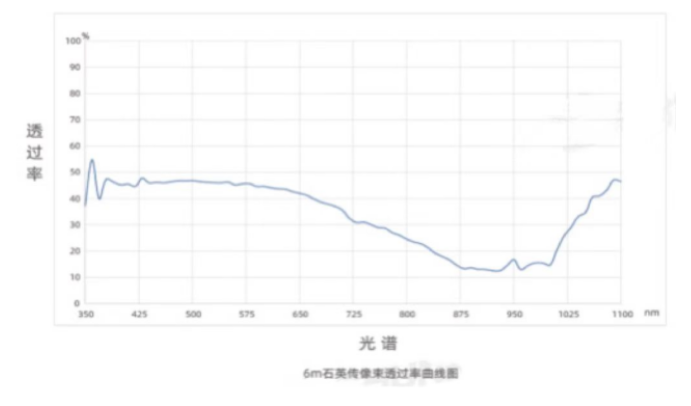

(3)Courbe du faisceau d'image :

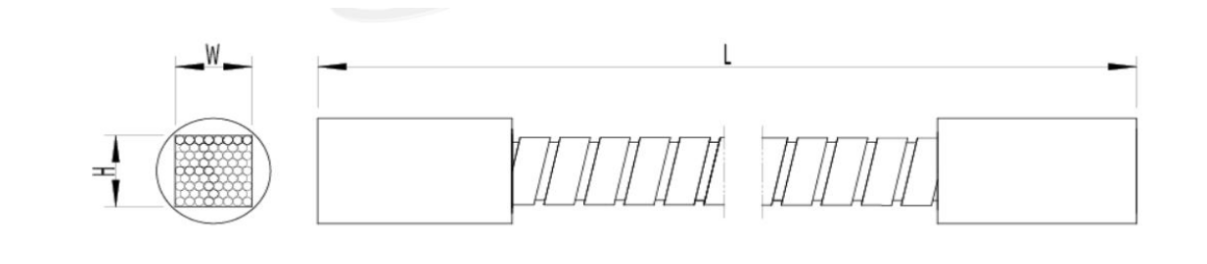

(4)La structure du faisceau d'image est la même que ci-dessus

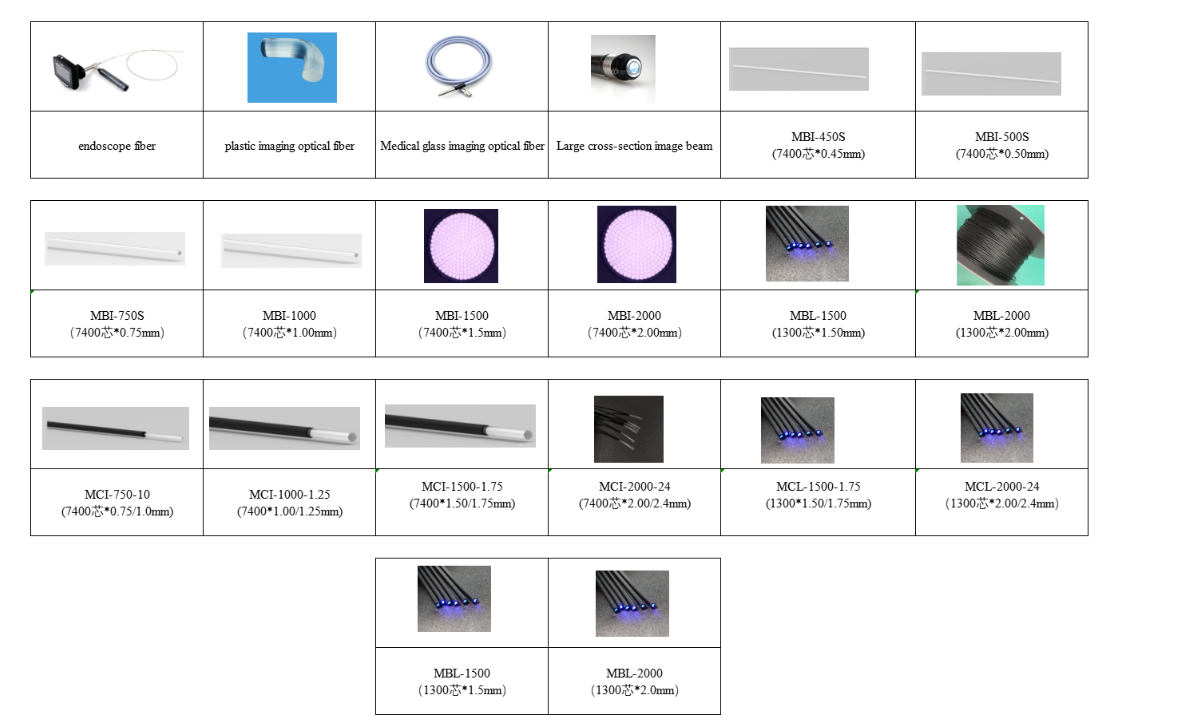

(5) Jinzhi Optoelectronics fournit les technologies et produits correspondants pour les applications d'imagerie par fibre optique comme suit

Remarque :

Ce produit est un produit personnalisé non standard. KINZ peut fournir des matériaux semi-finis et des produits finis. Pour plus de modèles, veuillez nous contacter !
