Principes de base de la fibre optique HCS/PCF :

HCS® (fibre de silice à gaine dure)

Structure : cœur en quartz + gaine en polymère dur (généralement 200 µm de diamètre)

Caractéristiques : meilleure résistance à la flexion que la fibre de verre standard, coût inférieur à celui de la fibre tout verre, mais bande passante plus faible (adaptée aux courtes distances).

PCF (fibre à gaine polymère)

Structure : cœur en verre + gaine en polymère souple (comme le silicone)

Caractéristiques : excellente flexibilité, souvent utilisée dans les endoscopes médicaux ou les capteurs industriels.

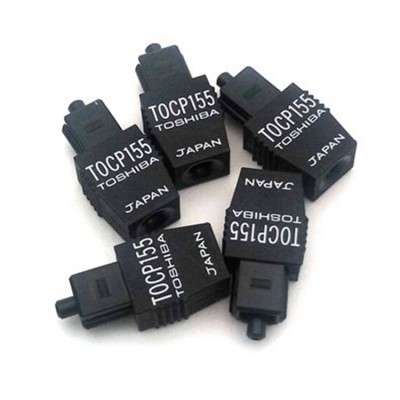

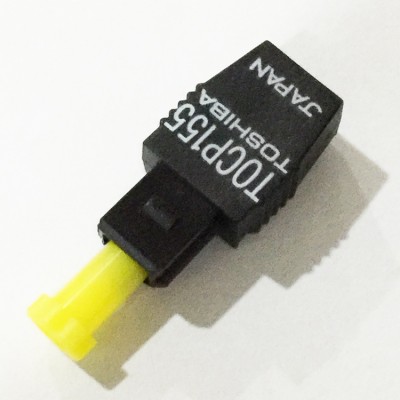

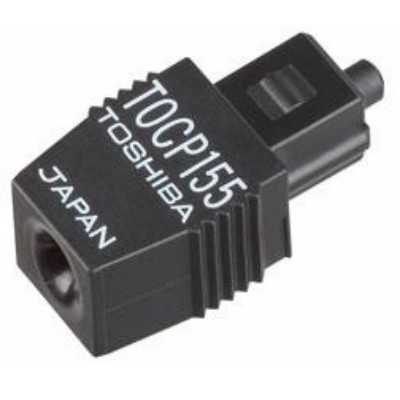

Connecteur fibre optique HCS/PCF TOCP-155

1. Caractéristiques de performance : large bande passante de transmission, forte capacité anti-interférences électromagnétiques, bonne flexibilité et résistance aux vibrations, transmission du signal stable et fiable. Plage de températures de fonctionnement généralement comprise entre -20 °C et 70 °C, installation et connexion faciles, sans entretien ni réparation. 2. Type de fibre applicable : généralement applicable à la fibre HCS ou PCF, qui présente une ouverture numérique élevée, un grand diamètre de cœur et des caractéristiques de longueur d'onde de travail larges.

3. Domaine d'application : principalement utilisé pour la transmission de données à courte distance, largement utilisé dans les systèmes de bus de contrôle d'automatisation industrielle, les robots industriels, les systèmes intelligents et les systèmes d'asservissement, les systèmes de commutation de communication, les systèmes multimédias numériques, les systèmes de capteurs médicaux et les systèmes d'alimentation.

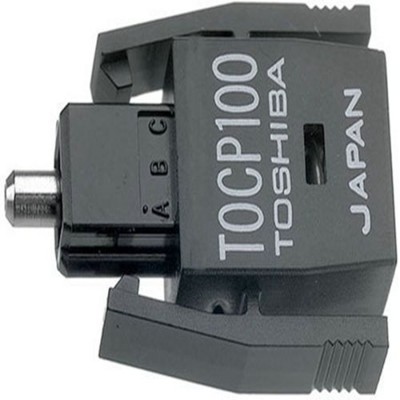

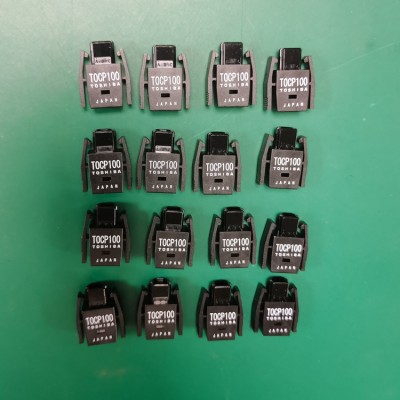

Connecteur fibre HCS/PCF TOCP-100

1. Composition : gaine plastique, insert métallique et fibre optique importée du Japon.

2. Certifications : Conforme aux normes européennes RoHS et CE, conformément aux normes de sécurité et de protection de l'environnement.

3. Fibres utilisées : Câbles à fibre optique HCS 200/230 μm. La fibre HCS, également appelée fibre PCF, présente une ouverture numérique élevée de 0,37, un diamètre de cœur important de 200 à 1 000 μm et une large longueur d'onde de fonctionnement.

4. Performances : Large bande passante de transmission, forte capacité anti-interférences électromagnétiques, bonne flexibilité et résistance aux vibrations, transmission du signal stable et fiable. Sertissage rapide, sans étapes de cuisson, de vulcanisation ni de polissage, adapté à une installation sur site.

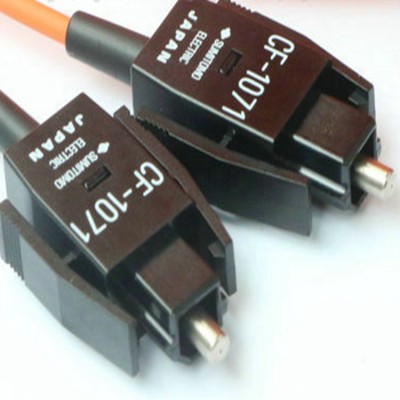

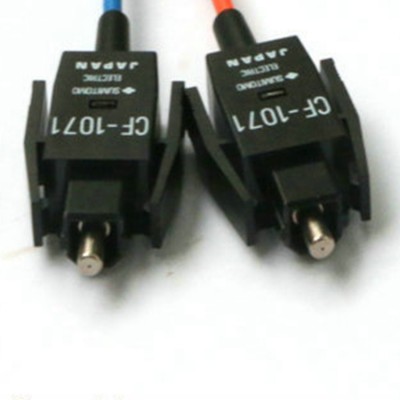

5. Normes et compatibilité : Conforme aux normes RoHS et aux normes industrielles japonaises JIS C5974-1998. Compatible avec l'émetteur-récepteur optique universel Toshiba Toslink F05, ainsi qu'avec le DF-1710/T de Sumitomo et d'autres modèles. Il est également compatible avec divers connecteurs fibre optique tels que les CF-1071 et CF-1571.

Connecteur fibre HCS/PCF CF1001

Spécifications de performance

Fibre : H-PCF 200/230 μm

Norme produit : conforme à la norme JIS F05

Produits compatibles : compatible avec TOCP155, CF-1071 et autres modèles

Compatibilité élevée : conforme aux normes RoHS et JIS C5974-1998 F05, compatible avec les émetteurs-récepteurs d'interface Toshiba et Sumitomo F05, interchangeable avec CF-1071, etc.

Performances stables : supporte plus de 100 mètres de transmission par liaison optique, et le signal est stable et fiable.

Scénarios d'application :

1. Équipements d'automatisation industrielle

2. Équipements de fabrication électronique

3. Réseaux de communication

4. Équipements d'ascenseurs/de transport

Mode d'emploi :

1. Vérifiez que le modèle de connecteur correspond à l'interface de l'appareil et que la fibre optique n'est pas endommagée. 2. Dénudez d'abord la gaine extérieure de la fibre optique et insérez-la dans l'extrémité du connecteur. Ensuite, faites pivoter la fiche du connecteur, alignez-la avec la fente d'interface de l'appareil et enfoncez-la délicatement jusqu'à ce que la boucle soit fixée. Enfin, une fois la connexion établie, vérifiez la stabilité de la transmission du signal optique et l'état du voyant lumineux de l'appareil.

KINZ propose des services professionnels et une équipe technique professionnelle qui résout rapidement les problèmes de connexion et de transmission de la fibre optique. Un nombre suffisant de pièces de rechange permet un remplacement rapide pour garantir le bon fonctionnement de votre équipement et un service après-vente sans souci !
