Le V-PIN est un connecteur électrique multibroches haute densité et hautes performances, conçu pour la transmission de signaux haute fréquence et les environnements à haute fiabilité. Il est largement utilisé dans l'aérospatiale, les communications militaires, les équipements médicaux et les secteurs industriels haut de gamme.

Composition structurelle : Il est généralement composé d'un connecteur fibre HPCF à 2 cœurs et d'un connecteur fibre V-Pin, compatible avec les fibres optiques de 200/230 μm, telles que la fibre optique HCS (quartz à gaine dure), également appelée fibre PCF (fibre à gaine polymère). Caractéristiques de performance :

1. Forte adaptabilité environnementale : Étanche à l’eau et à la poussière, son boîtier est conforme aux normes NEMA6P et IP67 et s’adapte aux environnements industriels difficiles.

2. Connexion pratique : Combinant un système de connexion push-pull et un verrouillage mécanique à baïonnette, il facilite l’installation et le démontage et améliore l’efficacité de la construction et de la maintenance.

3. Excellente capacité anti-interférence : Basé sur le principe de la transmission par fibre optique, il présente de fortes capacités anti-interférences électromagnétiques et anti-rayonnement électromagnétique, et peut transmettre des signaux de manière stable dans des environnements électromagnétiques puissants tels que le contrôle industriel.

4. Excellentes performances de transmission : Adapté aux systèmes de transmission par liaison optique de plus de 100 mètres, il répond aux exigences de distance de transmission du signal dans les scénarios industriels courants. La transmission du signal est stable et la bande passante élevée.

Domaines d'application

Systèmes laser : connexions internes de lasers à fibre, transmission laser haute puissance

Équipements médicaux : scalpels laser, fibres d'imagerie endoscopique

Analyse spectrale : sondes à fibre pour spectromètres UV/visible, garantissant des trajets optiques à faible perte

Aérospatiale : communications par fibre optique aéroportées, liaisons par fibre résistantes aux radiations

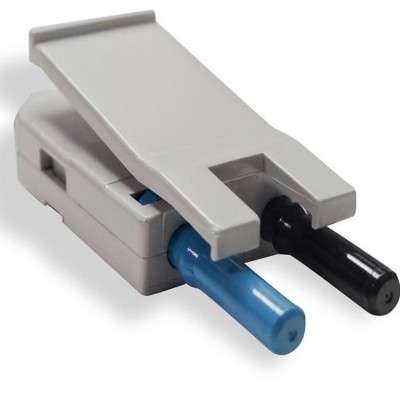

Connecteurs fibre optique à broches en V BP04260-01, BP05226-01 et BP04703

Nom : Connecteur fibre optique à broches en V

Modèle : BP04260-01

Marque : OFS

Modèles compatibles : Compatible avec les émetteurs-récepteurs fibre optique Avago et compatible avec certains modèles ABB, tels que le 3ASC291312E100. Il est également compatible avec les modules FASTBUS Bachmann tels que le FM211. Il permet de connecter des modules PLC entre l'armoire de commande principale et la nacelle, et entre l'armoire de commande de la nacelle et l'armoire de commande de la base du mât dans les systèmes de commande principaux des éoliennes.

Normes du produit : Conforme à la directive ROHS, utilisant une fibre optique gainée de polymère de 200/230 µm. Le connecteur V-Pin utilise un procédé pratique de sertissage et de clivage, éliminant ainsi le recours à l'époxy, aux fours de polymérisation et aux étapes de polissage fastidieuses. Les connexions peuvent être réalisées en moins de deux minutes.

Nom : Connecteur fibre optique V-Pin

Modèle : BP05226-01

Marque : OFS

Modèles compatibles : Entièrement compatible avec les émetteurs-récepteurs Universal Link d'Avago, adapté aux applications nécessitant une interconnexion/terminaison intérieure gainée de polymère de 400/230 µm.

Normes du produit : Doté d'un procédé pratique de sertissage et de clivage, éliminant le recours à l'époxy, aux fours de polymérisation et aux étapes de polissage fastidieuses. Les connexions peuvent être réalisées en moins de deux minutes.

Nom : Connecteur fibre optique à broches en V

Modèle : BP04703

Marque : OFS

Modèles compatibles : Compatible avec les émetteurs-récepteurs fibre optique Avago et les équipements industriels nécessitant des interconnexions fibre 200/230 μm

Normes produit : Conforme RoHS, utilise un procédé de raccordement par pression, ne nécessite ni époxy ni polissage et permet une installation rapide.

Les produits ci-dessus sont compatibles avec :

Avantages clés du modèle compatible : résilience de la chaîne d'approvisionnement, compatibilité système et assistance tout au long du cycle de vie.

Spécifications du produit
