Le QB-H est un connecteur à baïonnette à connexion rapide spécialement conçu pour la transmission laser haute puissance. Il est largement utilisé dans le traitement laser industriel, les équipements laser médicaux et d'autres applications. Ses principales caractéristiques sont une capacité de charge élevée, un branchement et un débranchement rapides et des performances optiques stables.

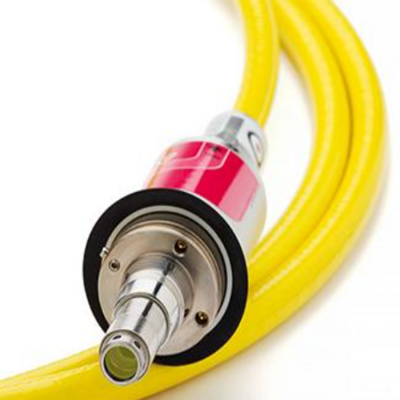

Connecteur fibre optique QB-H

Caractéristiques structurelles

1. Conception de l'interface : Le verrouillage à baïonnette permet une connexion ou une déconnexion par simple rotation d'un quart de tour. Facile à utiliser, il est adapté aux conditions de travail nécessitant des branchements et débranchements fréquents.

2. Refroidissement et protection : Les modèles haute puissance intègrent souvent des canaux de refroidissement par eau ou des structures de dissipation thermique pour éviter la surchauffe du connecteur due à une énergie laser excessive. La coque est en métal résistant à l'usure, aux chocs et à la corrosion, et l'indice de protection peut atteindre IP67, ce qui est adapté aux environnements industriels difficiles.

3. Sécurité : Dispositif de verrouillage intégré : lorsque le connecteur n'est pas complètement verrouillé, la source laser ne peut pas être démarrée afin d'éviter les risques liés aux fuites de lumière.

Avantages : connexion rapide, haute compatibilité en puissance, haute sécurité, forte résistance environnementale. Interface standard des systèmes laser industriels haute puissance.

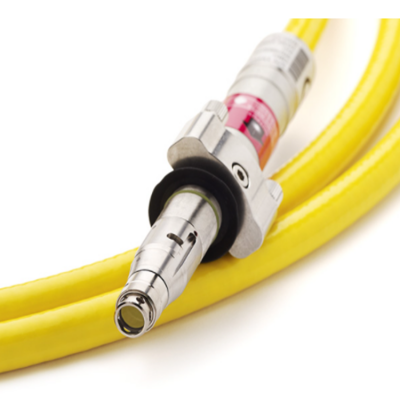

Fibre optique QB-H

La fibre optique QB-H est une fibre optique de transmission haute puissance utilisée avec les connecteurs QB-H. Sa conception doit correspondre aux paramètres d'interface du connecteur et répondre aux exigences de faible perte et de résistance aux dommages des lasers haute énergie.

Caractéristiques structurelles :

1. Revêtement et couche tampon : Le cœur est gainé d'une gaine à faible indice de réfraction, tandis que la couche extérieure est recouverte d'un revêtement polymère ou métallique résistant aux hautes températures pour améliorer la résistance mécanique et la résistance aux dommages laser ; certains modèles utilisent un double revêtement pour améliorer la résistance à la flexion.

2. Conception anti-endommagement : L'extrémité du cœur est spécialement traitée pour réduire les brûlures dues à la réflexion de la lumière. La fibre optique présente une grande pureté, réduisant ainsi les pertes par absorption et l'accumulation de chaleur causées par les impuretés.

3. Résistance à la flexion : Le câble présente une certaine résistance à la flexion, mais doit respecter un rayon de courbure minimal afin d'éviter une perte accrue ou une rupture de fibre due à une flexion excessive. Applications : En tant que support de transmission principal du système QB-H, il relie directement le générateur laser et la tête de traitement pour la transmission des lasers haute puissance.

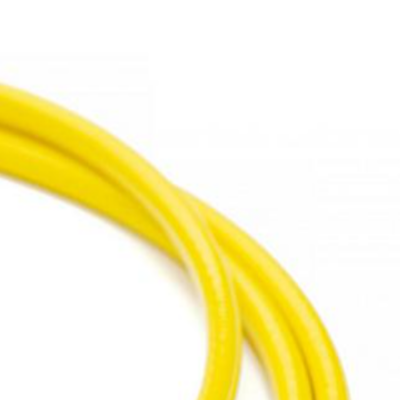

Câble à fibre optique QB-H

Composition structurelle :

Fibre optique principale + gaine et couche de renfort + connecteurs aux deux extrémités.

Domaines d'application :

Découpe laser industrielle, soudage laser, traitement de surface laser ;

Équipements laser médicaux haute puissance ;

Système expérimental laser haute puissance pour la recherche scientifique.

En résumé, la série QB-H est une solution standardisée pour la transmission laser haute puissance :

Le connecteur offre une interface rapide et sécurisée ; la fibre optique assure une transmission haute énergie et faible perte ; le câble intègre les deux pour former une liaison de transmission d'énergie complète de bout en bout. Les trois fonctionnent ensemble pour répondre aux exigences de haute efficacité et de fiabilité des systèmes laser haute puissance dans les domaines industriel et médical.
